Sonntag, 6. April 2014

Es ist vollbracht!

Endlich ist es soweit! Die Software für die neue Lautstärkeregelung ist im Grunde genommen fertig, es muss nur noch ein wenig aufgeräumt und kommentiert werden.
Die Platinen laufen auch schon zur Probe.



Ein paar Eckdaten:
  • Fünf Eingänge
  • 63 Lautstärke-Stufen mit 1,20dB Schritten
  • Relais-Board 100x90mm
  • Bedienung über zwei Drehencoder
  • IR-Code voreingestellt für Apple FB
  • Lernfunktion für Universal-FB (NEC-Code)
  • Controller-Board mit Display huckepack (150x40mm)
  • 2x20 Zeichen LCD
  • Anzeige mit großen Ziffern (lesbar aus 5m Entfernung)
  • Hintergrundbeleuchtung in drei Stufen dimmbar


Um den ungefähren Bedarf an Platinen zu ermitteln, kann man sich bei Interesse in unten stehendes Formular eintragen. Wenn es losgeht, bekommt ihr auch direkt auch Email zugesandt.

In der Zwischenzeit werde ich schonmal die Doku und eine detailliertere Vorstellung des Projektes inkl. der Software vorbereiten.

Bis dahin,

Birger

Dienstag, 21. Januar 2014

Hepos Röhrenvorverstärker

Heute stelle ich euch meine Version des Hepos Röhrenvorverstärkers vor.

In einem Artikel habe ich gelesen, dass 10Ohm Widerstände in Reihe zur Gleichrichterdiode klanglich einem Röhrengleichrichter ebenbürtig sind. Insbesondere beim Einsatz von Hexfred-Dioden. Das galt es herauszufinden.
Allerdings sind diese Dioden schwer zu bekommen. Deshalb habe ich mich erstmal auf die guten alten MUR160 beschränkt.


Im Hochspannungsnetzteil kommt dann eine RCLCRCRC-Filterung mit einer 15H Drossel und 100µF MKP Kondensatoren zum Einsatz. Die Widerstände sorgen für eine Spannung von 222V an der Vorverstärkerplatine.


Das Heizungsnetzteil habe ich ohne Änderungen übernommen. Der Stabi wurde zur Kühlung mit der Bodenplatte verschraubt.


Die Arbeitspunkte der Röhren wurden so eingestellt , dass über den Röhren die Hälfte der Betriebsspannung abfällt und ein Strom vom 10mA fließt.


Bei den Röhren kommen hauptsächlich russische 6N23 zum Einsatz. Ich habe auch noch Philips 6922, aber mit denen bin ich nicht so zufrieden.


Klanglich bin ich mit dem Ergebnis sehr zufrieden. Wobei ich allerdings gestehen muss, dass ich bis heute keinen Vergleichstest gegen einem Hepos mit Röhrennetzteil gemacht habe.

Bis dahin,

Birger



Donnerstag, 16. Januar 2014

Heute gibt's Geschenke

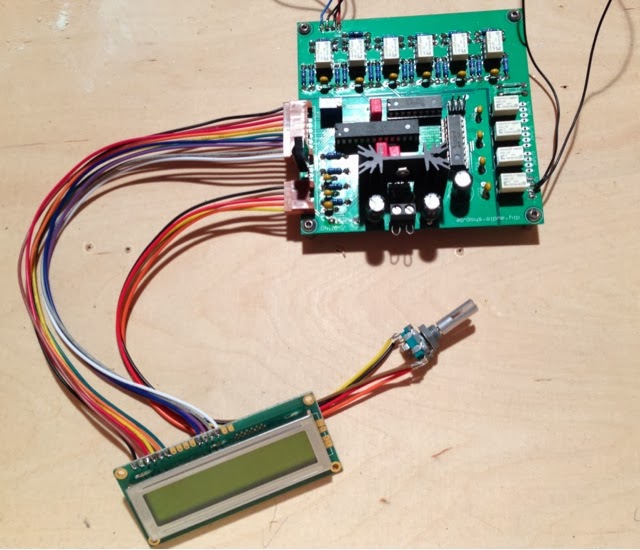

In den letzten Wochen habe ich mich überwiegend mit der Software für die neue Lautstärkeregelung beschäftigt, wo es leider recht wenig zu zeigen gibt. Dennoch kann ich verkünden, dass ich gute Fortschritte gemacht habe und Code und Platine sehr gut funktionieren.


Allerdings habe ich beim Layout der Platinen einen richtigen Bock geschossen. Das lässt sich zwar mit ein wenig Bastellei gerade rücken, ist aber nicht sehr schön.


Damit die Schaltung richtig funktioniert, muss vom mittleren Pin des Stabis die Diode D2 mit der darunterliegenden Kupferfläche verbunden werden.
So kann man die Platinen ja eigentlich keinem mehr anbieten. Da ich sie aber auch nicht wegschmeißen will, möchte ich die übrigen Platinen an den geneigten Bastler verschenken.
Den Code und die Platinen-Daten werde ich in den nächsten Tagen auch hier zur Verfügung stellen.

Wer also Interesse hat, schreibt mir einen Kommentar oder schickt mir eine Email an birger at diy-amp.com.

Bis dahin,

Birger
